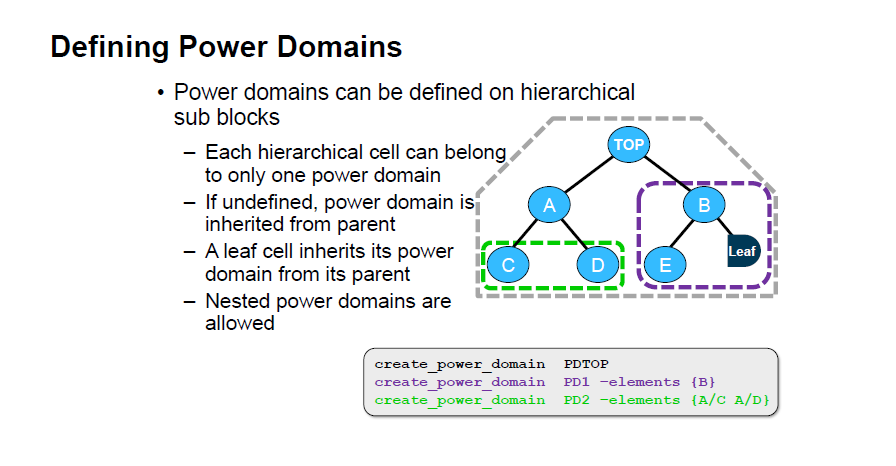

UPF-Power Domain

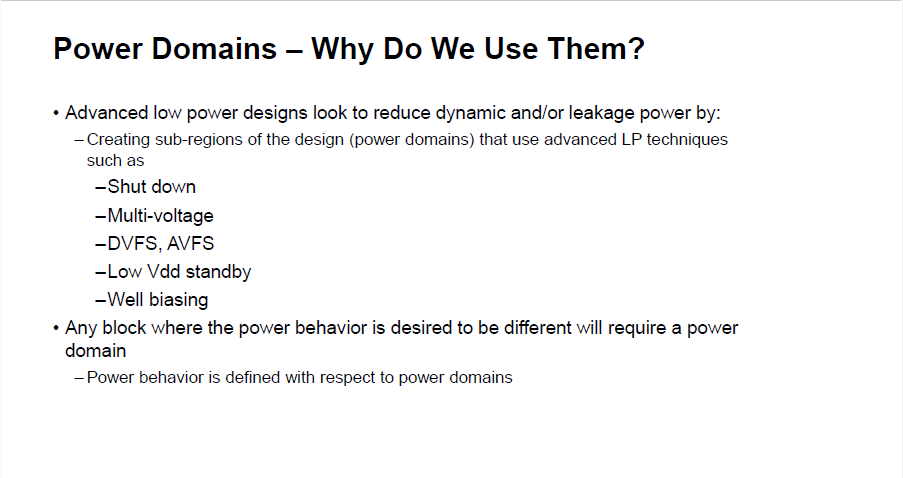

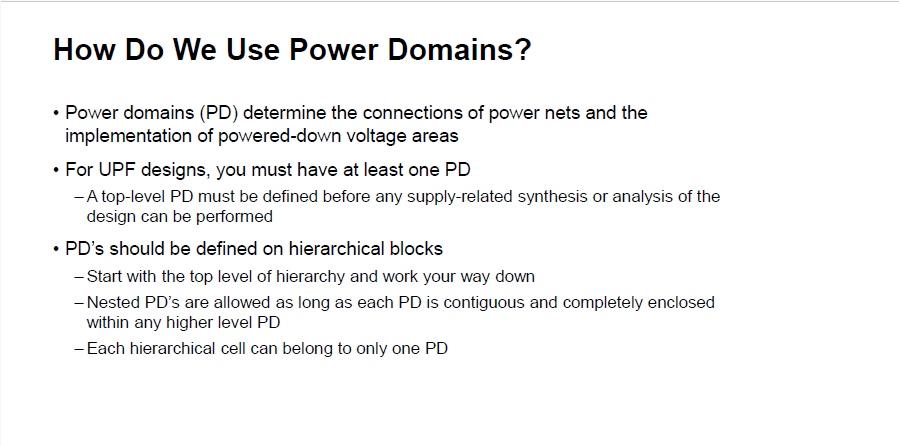

Power Domains Why Do We Use Them?

Advanced low power designs look to reduce dynamic and/or leakage power by:
Creating sub regions of the design (power domains) that use advanced LP techniques
such as

  • Shut down
  • Multi voltage
  • DVFS, AVFS
  • Low Vdd standby
  • Well biasing

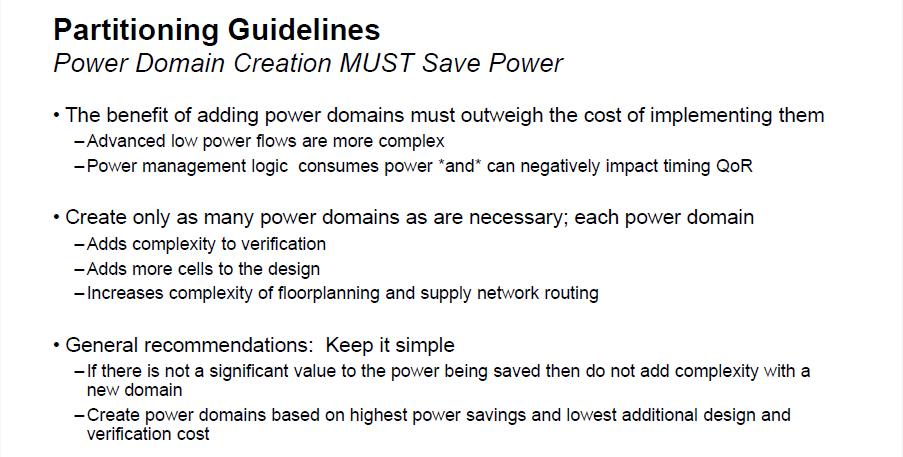

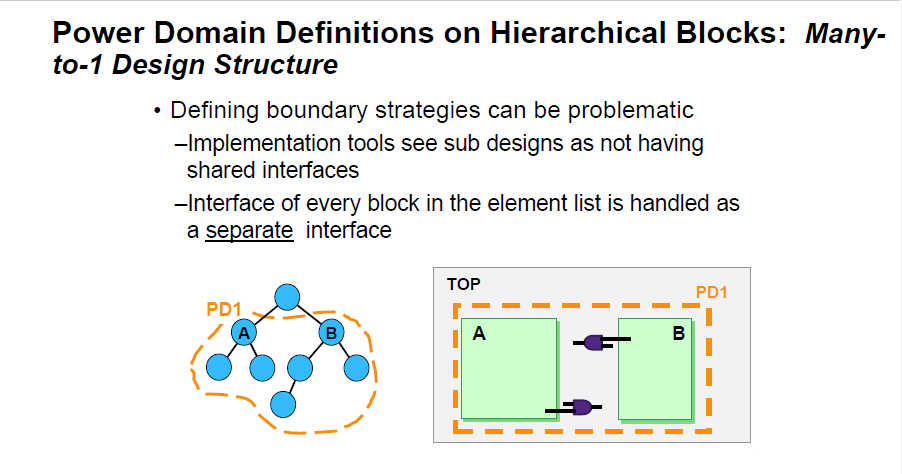

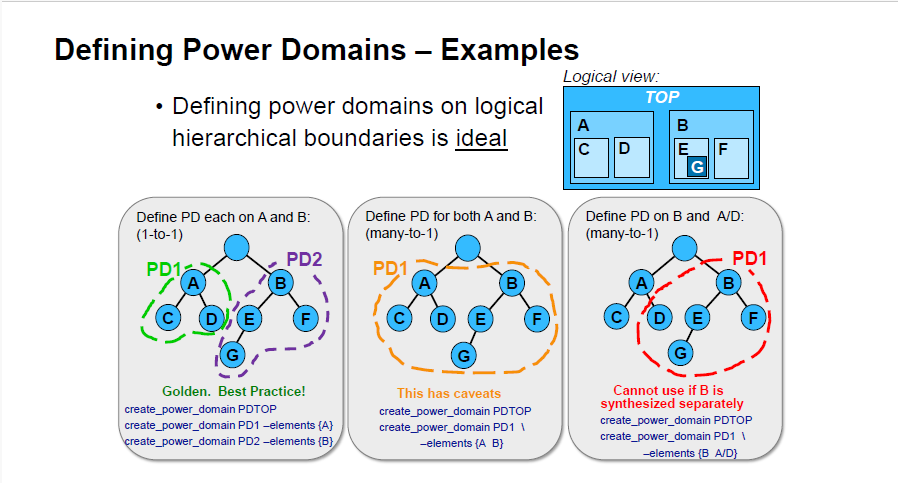

802.11 non-HT Phy

概述

non-HT作为WIFI的第一个OFDM物理层，第一次引入是在802.11a协议中，802.11a工作在5G，随后在802.11g中加入2.4g频段支持。

帧结构

non-HT的物理层帧格式如下：

主要包含Preable，SIGNAL以及DATA三部分。

PREAMBLE

Preamble详细格式如下图

前8us为STF，由频域为

以上的序列OFDM调制得到，由于频域插值效果为时域周期扩展，所以时序信号为4个重复的序列，加上16个CP，所以可以得到5个重复的的序列，2个组合得到10个重复序列。用于粗同步以及粗频偏估计。

后8us为LTF。包含两个重复的OFDM符号。用于精同步，以及小数频偏纠正以及信道估计。

SIGNAL

SIGANL部分紧随PREAMBLE部分之后，表示DATA部分的调制已经长度相关信息，接收端解出这些信息之后才能正确对DATA部分进行解调。SIGNAL部分由以下信息调制而来。

  1. RATE:定义调制方式以及编码效率。
  • LENGTH:指示当前帧携带的PSDU实际数据长度，单位为字节。
  • PARTY：前面所有信息的奇偶校验。
  • TAIL：卷积编码器尾bit。

以上所有bit数据经1/2的BCC编码之后，经OFDM调制之后，得到1个OFDM符号。处理过程同DATA部分。

DATA

DATA部分由SERVICE字段，实际的PSDU字段，TAIL，以及填充bit PAD经BCC编码，OFDM调制之后得到。

  1. SERVICE：16bit，用于解扰模块的初始化。
  • PSDU：MAC层来的数据。
  • TAIL：卷据编码器的尾bit，用于归零译码器。
  • PAD：由于需要发送的bit数量不一定能刚好填充完所有的OFDM符号，因此需要在数据尾部填0。填0的数量向上取整计算能够需要的OFDM符号。然后减去实际发送的BIT数量。最终得到需要PAD的BIT数量。
